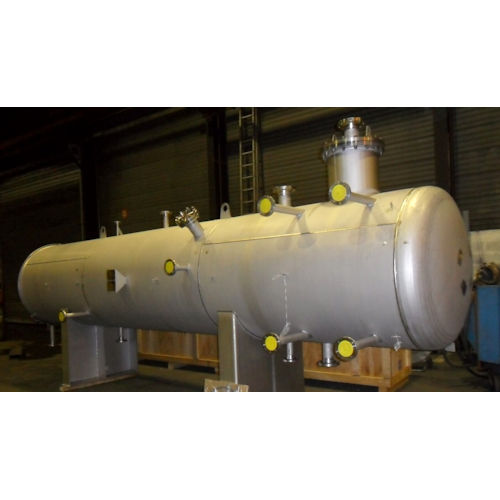

Scambiatore di calore tubolare BARRIQUAND

Descrizione prodotto

BARRIQUAND fornisce soluzioni di scambiatori di calore tubolari adatte a un’ampia gamma di condizioni operative: scambiatori di calore con diametro fino a 3 metri, sotto vuoto o pressione fino a 400 bar, realizzati in acciaio o altri materiali (acciaio inossidabile, leghe di rame, titanio, ecc.)…

Vantaggi

• Prodotto in Francia, design personalizzato.
• Oltre 80 anni di esperienza, know-how riconosciuto dagli integratori.
• Padroneggiamo applicazioni complesse: alte pressioni, materiali rari…

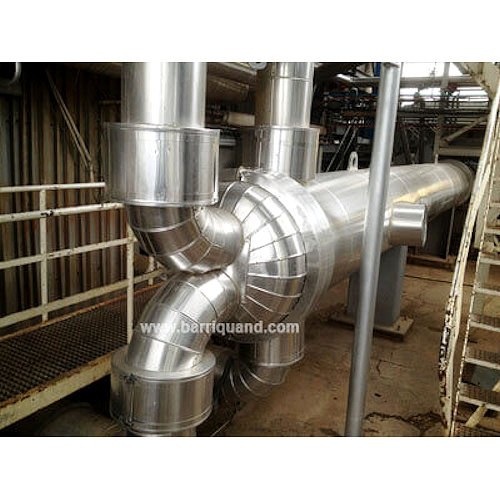

• Know-how esclusivo: lo scambiatore di calore tubolare ritorto Shell & Twist®, scambiatori bitubo e multitubo.
• Tutte le certificazioni di qualità internazionali.

PARTICOLARITÀ COSTRUTTIVE

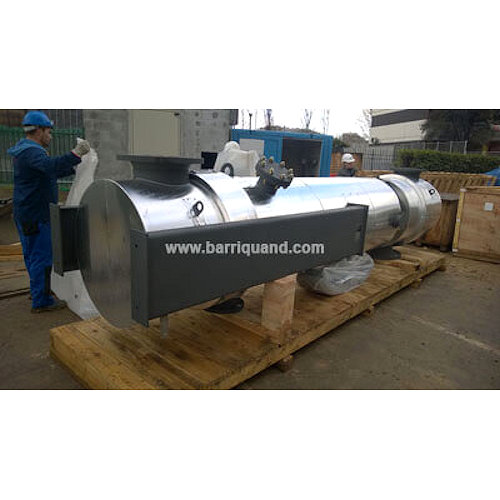

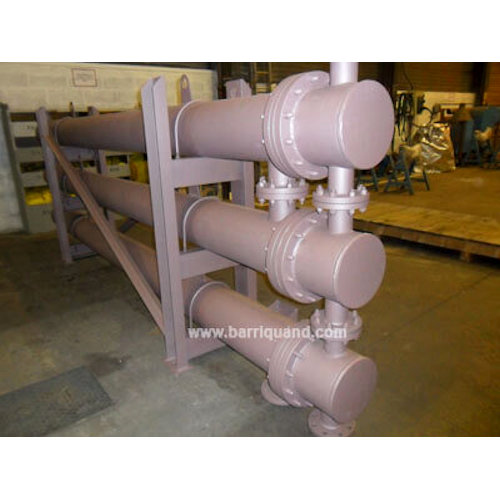

Scambiatori tubolari specifici o standard

• Tubi a U o tubi diritti in scocca
• Tubi nudi, corrugati e “Shell&Twist®” (in questo caso è possibile uno scambiatore di calore a controcorrente)

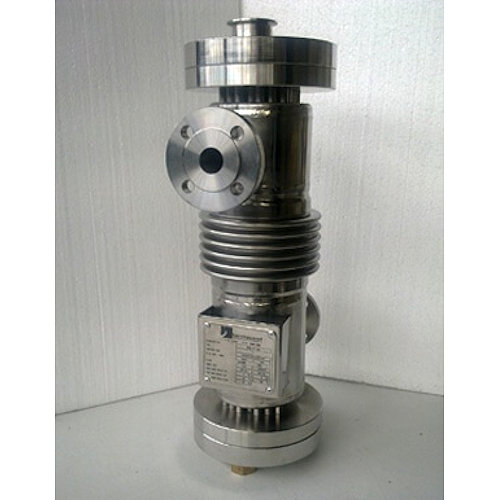

• Piastre tubolari semplici o doppie
• Fasci fissi o rimovibili

Ricondizionamento scambiatori:

• Presso l’officina di BARRIQUAND o in loco,
• Sostituzione fasci secondo disegni o modelli,
• Set di tubi alettati
• Serpentine avvolte

Riscaldatori elettrici:

• Per liquidi
• Per gas
• Con o senza controlli

Ottimizzazione termica:

• Riscaldamento e raffreddamento di liquidi e gas,
• Vaporizzatori, riscaldatori e condensatori (con sottoraffreddamento)
• Condensazione con sostanze non condensabili
• Condensatore ad acqua
• Scambiatori multifunzione

Progettazione meccanica e costruzione secondo:

• PED 2014/68 UE
• CODAP
• ASME VIII
• British Standards
• AD Merkblatt

Certificazioni: da decenni BARRIQUAND si impegna a garantire la qualità e ha ottenuto numerose certificazioni riconosciute a livello internazionale, tra cui:

• PED module H1
• STAMP U
• SELO licence
• TÜV approval
• Det Norske Veritas
• Lloyd’s Register of Shipping
• Gaz de France

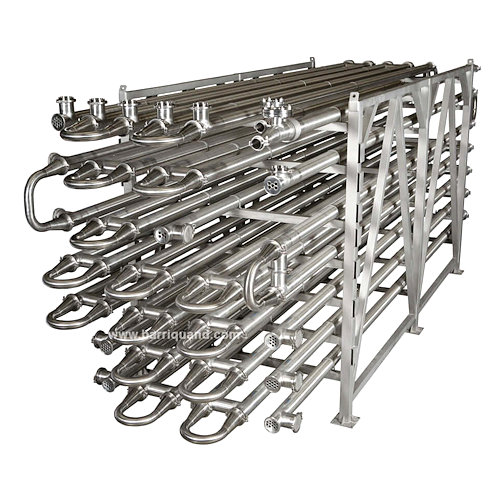

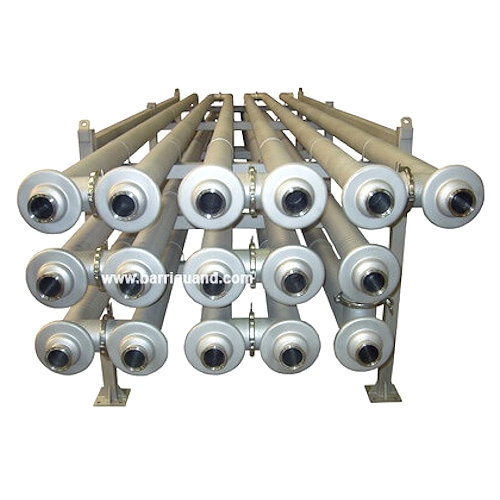

Scambiatori di calore multitubo e doppio tubo

Gli scambiatori di calore Barriquand a doppio tubo (tubo nel tubo) e multitubo di alta qualità sono utilizzati per fluidi sensibili o complessi.

Applicazioni:

• Bassi flussi
• Fluidi contaminanti (ad alto contenuto di fibre o polpa)
• Mantenimento dell’integrità dei fluidi (con particelle sospese)

Costruzione:

• Scambiatori di calore multitubo con tubi concentrici, lisci o corrugati.
• Senza ritenzione, completamente drenabili.
• Lato processo facilmente accessibile e pulibile.
• Connessioni per fluidi di processo e ausiliari: personalizzate in base alle esigenze del cliente (raccordi Macon, sms, fascette, flange…).
• Soffietti di espansione a seconda del processo.
• Commutabilità delle lunghezze di scambio.
• Variante: circuito intratubolare rimovibile.

Materiali:

• 316 L è lo standard, altre qualità di acciaio inossidabile come 304L, UB6, Mo Sup…
• Alluminio isolato, lamiera di acciaio inossidabile (5/10) o finiture in lamiera
• Telai in acciaio inossidabile o acciaio verniciato.

Scelta delle finiture superficiali:

• Grana 220

Opzioni:

• Elettrolucidatura
• Decapaggio
• Sgrassaggio

Norme edilizie, regolamenti, approvazioni:

• ASME VIII div.1
• PED 2014/68 UE

PRINCIPALI APPLICAZIONI

• Lavorazione degli alimenti
• Lavanderie industriali
• Bevande
• Riscaldamento e raffreddamento
• Prodotti chimici speciali e farmaceutica
• Chimica organica e minerale
• Chimica green e biotecnologie
• Cogenerazione
• Distribuzione WFI e PW
• Attrezzature a bordo di navi e piattaforme offshore
• Industria mineraria
• Carta e cellulosa
• Petrolchimica
• Recupero di energia gas-gas
• Separazione di rete
• Produzione di ferro e acciaio e metallurgia
• Trattamento acque reflue e metanizzazione
• Industria dello zucchero e dell’etanolo
• Trattamento di gas naturali o compressi
