Pompa centrifuga orizzontale rivestita MUNSCH – Serie NPC Mammut

Descrizione prodotto

Pompe centrifughe ad asse orizzontale a tenuta meccanica di tipo metallico chiuso con rivestimento interno in materiale plastico, progettata per soddisfare gli elevati standard del settore dei processi chimici e per il trasferimento di soluzioni altamente corrosive quali soluzioni chimiche forti ad elevate portate e alte prevalenze di esercizio.

Le pompe centrifughe della serie NPC Mammut sono la soluzione ideale per trasferire in totale sicurezza liquidi che possono essere pericolosi per l’ambiente e la salute come: acidi, alcali, solventi o fluidi chimicamente contaminati con o senza presenza di sostanze solide o abrasive.

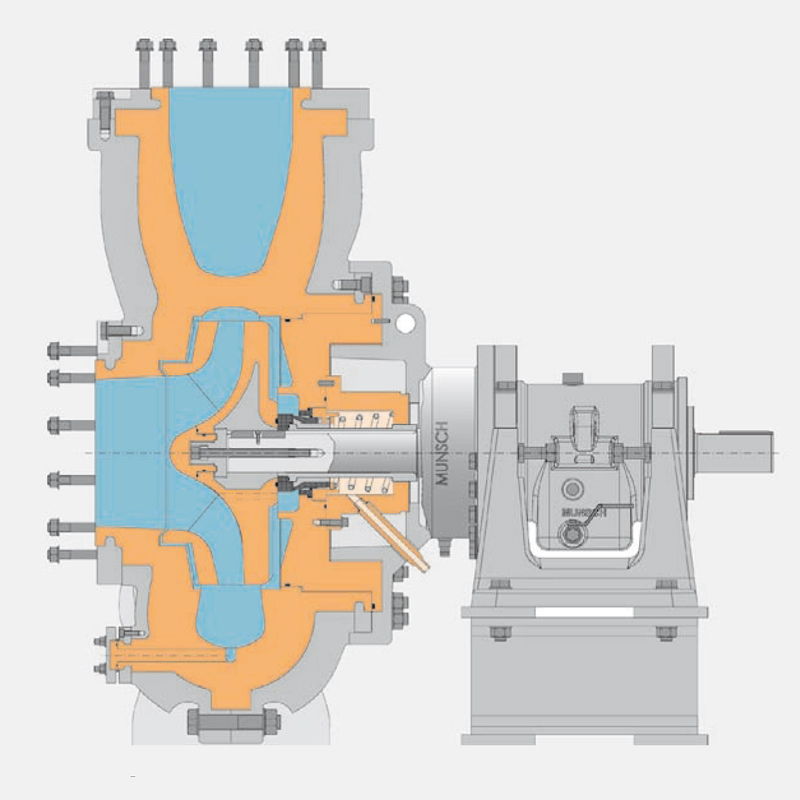

Le pompe centrifughe MUNSCH NPC Mammut ad asse orizzontale sono costruite con corpo a spirale divisa e singola entrata, girante radiale mono-stadio.

Soddisfano i requisiti tecnici per la Classe II delle pompe centrifughe secondo EN 22858, ISO 2528 – ISO 5199 e sono disponibili nella versione con basamento giunto e coprigiunto.

PARTICOLARITÀ COSTRUTTIVE

Tenute meccaniche modulari

Le pompe centrifughe ad asse orizzontale in materiale plastico montano tenute meccaniche ad esclusivo disegno MUNSCH, studiate per sopportare situazioni estreme di impiego.

Sono chiamate “tenute meccaniche modulari” perché permettono di passare da una tenuta singola ad una doppia senza stravolgimenti e sostituzioni costose. La pompa viene fornita nella versione a tenuta singola con un alloggiamento già predisposto per ospitare l’eventuale tenuta doppia e le relative connessioni di eventuale flussaggio.

Le tenute meccaniche MUSNCH sono di facile manutenzione ed è possibile sostituire le sole parti effettivamente usurate, senza dover sostituire l’intera tenuta. Questo si traduce in un effettivo risparmio nei costi di manutenzione.

Tenute meccaniche MUNSCH REA IV

La tenuta meccanica REA IV è stata sviluppata specificatamente per le pompe non metalliche e garantisce la massima affidabilità e una lunga durata:

• tenuta meccanica singola a rotazione indipendente di tipo metal-free, insensibile ai solidi,
• tenuta meccanica doppia ideata con una speciale sistema di tenuta sull’albero, per i fluidi che sono ad alto rischio di contaminazione ambientale.

Sistemi di flussaggio tenute

• Spring Chamber Flushing System: è stato pensato per lavare la camera tenuta nella zona atmosferica, per pulire l’area da possibili depositi di cristalli o solidi. Questo evita possibili bloccaggi della tenuta per l’accumulo di cristalli e solidi.
• Shutdown Flushing System: permette di lavare la zona della tenuta prima di arrestare la pompa in tutte quelle applicazioni dove c’è il rischio di cristallizzazione. Questo sistema permette di non avere danneggiamenti nella zona tenuta, alla ripartenza anche dopo soste prolungate.
• Continuous Flushing System: quando si hanno elevate concentrazioni di solidi e di cristalli, questo tipo di flussaggio agisce direttamente nella zona tenuta, all’interno della pompa idraulica nella zona dietro la girante. Questo tipo di sistema è l’ideale in quelle applicazioni dove è possibile una piccola diluzione del fluido di processo. Questa soluzione può evitare l’utilizzo della tenuta meccanica doppia.
• Flussaggio in continuo: per tenute meccaniche doppie, questo tipo di flussaggio forma una barriera tra la zona atmosferica della tenuta e quella lato liquido, impedendo l’ingresso di solidi nella zona atmosferica, inoltre è l’ideale per la sicurezza, quando si trasferiscono liquidi pericolosi o tossici. Questo tipo di flussaggio è disponibile in versione pressurizzata o in versione a bassa pressione.

Camicia d’albero

La camicia d’albero è realizzata in carburo di silicio per essere universalmente compatibile con tutti i tipi di fluido.

Verniciatura antiacida

Le pompe centrifughe MUNSCH a tenuta meccanica della serie NPC Mammut vengono fornite come standard con rivestimento antiacido bicomponente, con una base in resina epossidica con spessore di 60-80 micron, ed un strato finale in rivestimento poliuretanico di spessore tra i 60 e gli 80 micron in RAL2003 per un totale del rivestimento antiacido con spessore tra i 130 e i 150 micron. Questo speciale trattamento, rende le pompe utilizzabili in aree con ambienti altamente aggressivi e corrosivi.

PRINCIPALI APPLICAZIONI

Progettate per soluzioni chimiche forti ad elevate portate, per gestire il trasferimento di fluidi abrasivi e fortemente aggressivi contaminati chimicamente con o senza sospensioni solide, con alte portate ed elevate prevalenze.

Le applicazioni principali comprendono:

• industrie chimiche,
• industrie metallurgiche,
• unità di evaporazione e di rigenerazione,
• sistemi di depurazione dei gas di scarico a valle degli inceneritori di rifiuti,
• lavaggio dei gas di scarico,
• colonne scrubber,
• trattamento acque.

Per maggiori informazioni sulle applicazioni

Applicazioni speciali

Le pompe centrifughe MUNSCH ad asse orizzontale della serie NPC Mammut metalliche con rivestimento in materiale plastico sono disponibili in versione ATEX per aree pericolose.
