Pompa centrifuga orizzontale a tenuta meccanica MUNSCH – Serie NP-B

Descrizione prodotto

Centrifuga ad asse orizzontale a tenuta meccanica della serie NP-B di tipo plastico sono state progettate per soddisfare gli elevati standard del settore dei processi chimici.

Sono realizzate secondo gli standard costruttivi della normativa EN 22858 – ISO 2858 e sono disponibili nella versione con basamento giunto e coprigiunto.

PARTICOLARITÀ COSTRUTTIVE

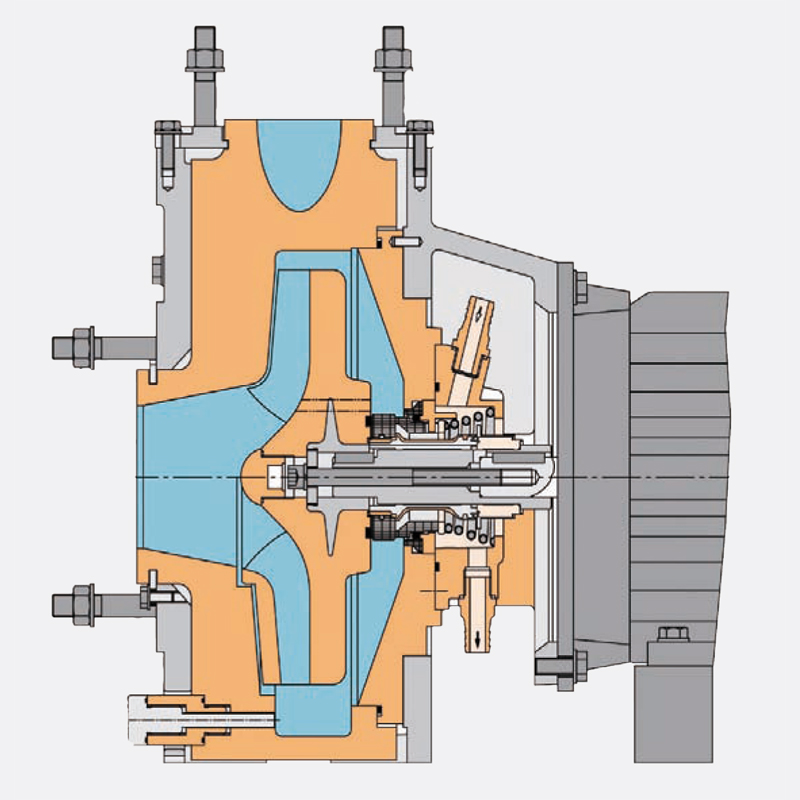

Tenute meccaniche modulari

Le pompe centrifughe MUNSCH ad asse orizzontale in materiale plastico, montano tenute meccaniche ad esclusivo disegno MUNSCH, studiate per sopportare situazioni estreme di impiego.

Sono chiamate “tenute meccaniche modulari” e permettono di passare da una tenuta singola ad una doppia senza stravolgimenti e sostituzioni costose. La pompa viene fornita nella versione a tenuta singola con un alloggiamento già predisposto per ospitare l’eventuale tenuta doppia e le relative connessioni di eventuale flussaggio.

Le tenute meccaniche MUSNCH sono di facile manutenzione ed è possibile sostituire le sole parti effettivamente usurate, senza dover sostituire l’intera tenuta, questo si traduce in un effettivo risparmio nei costi di manutenzione.

Tenuta meccanica singola MUNSCH REA F

La tenuta meccanica singola MUNSCH REA F è realizzata con anelli di tenuta fissi e rotanti fabbricati in carburo di silicio, con molla incapsulata con materiale in fluoro-polimero.

Tenuta meccanica doppia MUNSCH REA F/D

La tenuta meccanica doppia MUNSCH REA F/D è realizzata per la parte liquido con anelli di tenuta fissi e rotanti in carburo di silicio e per il lato non a contatto con il liquido trasferito con combinazione di anelli in grafite/SSiC e molla in acciaio inox o Hastelloy.

Sistemi di flussaggio tenute

• Spring Chamber Flushing System: è stato pensato per lavare la camera tenuta nella zona atmosferica, per pulire l’area da possibili depositi di cristalli o solidi. Questo evita possibili bloccaggi della tenuta per l’accumulo di cristalli e solidi.
• Shutdown Flushing System: permette di lavare la zona della tenuta prima di arrestare la pompa in tutte quelle applicazioni dove c’è il rischio di cristallizzazione. Questo sistema permette di non avere danneggiamenti nella zona tenuta, alla ripartenza anche dopo soste prolungate.
• Continuous Flushing System: quando si hanno elevate concentrazioni di solidi e di cristalli, questo tipo di flussaggio agisce direttamente nella zona tenuta, all’interno della pompa idraulica nella zona dietro la girante. Questo tipo di sistema è l’ideale in quelle applicazioni dove è possibile una piccola diluzione del fluido di processo. Questa soluzione può evitare l’utilizzo della tenuta meccanica doppia.
• Flussaggio in continuo: per tenute meccaniche doppie, questo tipo di flussaggio forma una barriera tra la zona atmosferica della tenuta e quella lato liquido, impedendo l’ingresso di solidi nella zona atmosferica, inoltre è l’ideale per la sicurezza, quando si trasferiscono liquidi pericolosi o tossici. Questo tipo di flussaggio è disponibile in versione pressurizzata o in versione a bassa pressione.

Camicia d’albero

La camicia d’albero è realizzata in acciaio inox con rivestimento in materiale fluoro-polimero.

Verniciatura antiacida

Le pompe centrifughe MUNSCH a tenuta meccanica della serie NP-B vengono fornite come standard con rivestimento antiacido bicomponente, con una base in resina epossidica con spessore di 60-80 micron, ed un strato finale in rivestimento poliuretanico di spessore tra i 60-80 micron in RAL2003 per un totale del rivestimento antiacido con spessore tra i 130 e 150 micron. Questo speciale trattamento rende le pompe utilizzabili in aree con ambienti altamente aggressivi e corrosivi.

PRINCIPALI APPLICAZIONI

Le pompe centrifughe orizzontali MUNSCH a tenuta meccanica della serie NP-B in materiale plastico, sono particolarmente idonee per l’attività di trasferimento fluidi.

Le applicazioni principali comprendono:

• industria chimica,
• industria galvanica,
• impianti di evaporazione e di generazione,
• sistemi a umido dei fumi di scarico a valle degli inceneritori,
• colonne scrubber,
• trattamento delle acque reflue industriali.

Per maggiori informazioni sulle applicazioni

Applicazioni speciali

Le pompe centrifughe MUNSCH ad asse orizzontale della serie NP-B in materiale plastico sono disponibili in versione ATEX per aree pericolose.
