Pompa centrifuga a trascinamento magnetico MUNSCH – Serie ECM+ / ECM-B+

Descrizione prodotto

Una soluzione sicura per il trasferimento per le sostanze chimiche aggressive e solventi

Le pompe centrifughe MUNSCH ad asse orizzontale a trascinamento magnetico della serie ECM+/ ECM-B+, sono del tipo metallico con rivestimento interno in materiale plastico, sono state progettate per soddisfare gli elevati standard del settore dei processi chimici.

La costruzione chiusa del tipo ermetica garantiscono una soluzione sicura per il trasferimento per le sostanze chimiche aggressive e solventi.

Le pompe centrifughe orizzontali a trascinamento magnetico della serie ECM+/ ECM-B+ sono realizzate secondo gli standard costruttivi della norma EN22858, ISO 2858 – ISO 5199.

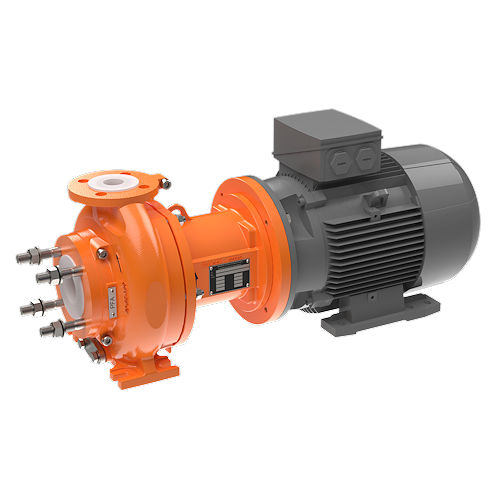

Le pompe sono disponibili nella versione con basamento giunto coprigiunto e nella versione monoblocco con motore direttamente flangiato al corpo pompa.

PARTICOLARITÀ COSTRUTTIVE

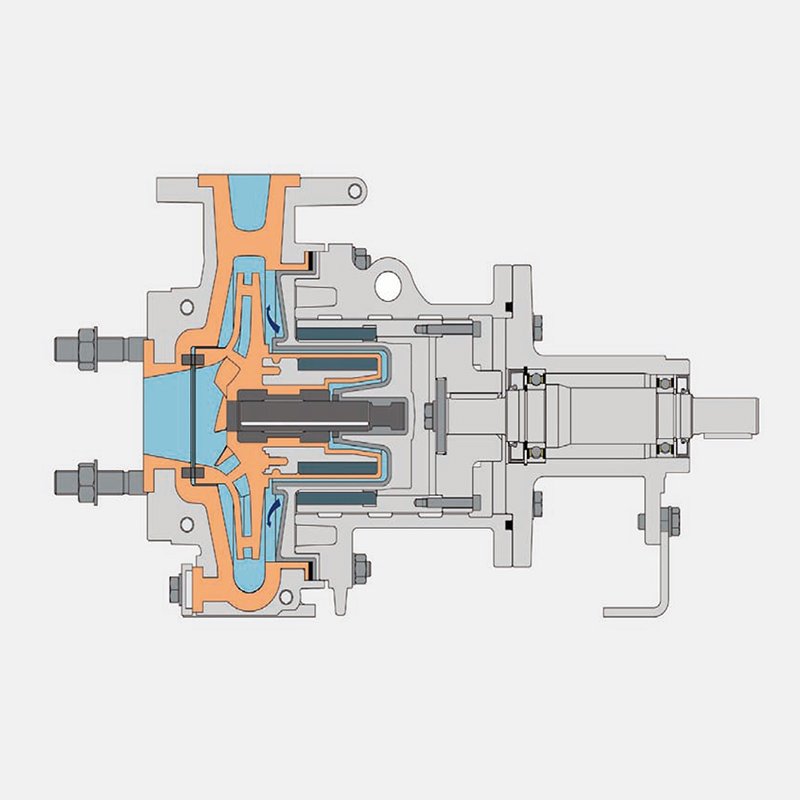

Il corpo posteriore è stato progettato con una tecnica a doppia parete priva di elementi metallici al suo interno, il guscio esterno è costruito in materiale plastico ad alta resistenza meccanica, e la parte interna a contatto con il liquido è costruito in PFA, che offre i seguenti vantaggi:

• assenza di correnti parassite e quindi nessun trasferimento di calore al liquido trattato,
• nessun perdite di potenza e quindi, nessuna perdita di efficienza,
• il corpo posteriore assicura nessun contatto meccanico con il gruppo del magnete esterno.

Il materiale di costruzione standard per la camicia d’albero è il carburo di silicio. Questo materiale garantisce funzioni avanzate contro la corrosione, resistenza all’usura.

La versione standard del nostro gruppo può tollerare il temporaneo funzionamento a secco, o il trasferimento di soluzioni che non hanno potere lubrificante.

Costruzione semplice e robusta

Le pompe della serie ECM+/ECM-B+ sono state pensate per essere la soluzione economica alla serie ECM+/ ECM-B+, mantenendo le principali caratteristiche di costrizione e affidabilità, è stato crato un’idraulica con pochi componenti, un’elevata standardizzazione dei materiali, dando luogo ad un’elevata intercambiabilità tra le varie grandezze delle pompe. Questo ha ridotto i costi di produzione della nuova serie ECM+/ECM-B+.

Alti rendimenti

In fase di progettazione uno dei punti cardini per il suo sviluppo è stata l’attenzione al consumo energetico. Grazie a un’idraulica raffinata, le pompe della serie ECM+/ECM-B+ hanno rendimenti energetici tra i più alti della categoria.

Rivestimento robusto

Le pompe della serie ECM+/ ECM-B+ hanno il rivestimento interno della pompa in versione “Solid Plastic”. Questa particolare costruzione differenzia la pompa della MUNSCH dalle tradizionali pompe Lined. Il rivestimento interno è un corpo in materiale plastico con spessore minimo di 10 mm. Questo rende il corpo sostituibile in caso di danneggiamento, senza dover avere elevati costi di manutenzione. Questo tipo di costruzione permette di avere elevate temperature di esercizio e pressioni di sistema.

Questa serie di pompe è disponibile con corpo in polipropilene (PP), PFA che ne garantiscono una compatibilità universale alle sostanze chimiche e solventi.

Verniciatura antiacida

Le pompe centrifughe MUNSCH ad asse orizzontale a trascinamento magnetico della serie ECM+/ ECM-B+, vengono fornite come standard con rivestimento antiacido bicomponente, con una base in resina epossidica con spessore di 60-80 micron, ed un strato finale in rivestimento poliuretanico di spessore tra i 60-80 micron in RAL2003, per un totale del rivestimento antiacido con spessore tra i 130 e 150 micron. Questo speciale trattamento, rende le pompe utilizzabili in aree con ambienti altamente aggressivi e corrosivi.

PRINCIPALI APPLICAZIONI

Le pompe centrifughe MUNSCH ad asse orizzontale a trascinamento magnetico della serie ECM+/ ECM-B+, sono utilizzate per il trasferimento sicuro di fluidi che presentano un elevato rischio ambientale o sanitario come acidi, alcali, solventi e fluidi contaminati chimicamente in presenza o in assenza di solidi. Il loro design ermeticamente chiuso le rende particolarmente adatte per applicazioni sensibili che comportano gravi rischi per l’uomo e per l’ambiente.

Per maggiori informazioni sulle applicazioni

Applicazioni speciali

Le pompe centrifughe MUNSCH ad asse orizzontale della serie ECM+/ ECM-B+ in materiale plastico sono disponibili in versione ATEX per aree pericolose.
