Pompa centrifuga a trascinamento magnetico MUNSCH – Serie CM+ / CM-B+

Descrizione prodotto

Per soddisfare gli elevati standard del settore dei processi chimici

Le pompe centrifughe MUNSCH ad asse orizzontale a trascinamento magnetico della serie CM+/CM-B+ sono del tipo metallico con rivestimento interno in materiale plastico. Sono state progettate per soddisfare gli elevati standard del settore dei processi chimici. La costruzione chiusa del tipo ermetica garantisce una soluzione sicura per il trasferimento per le sostanze chimiche aggressive e solventi.

Le pompe centrifughe orizzontali a trascinamento magnetico della serie CM+/CM-B+ sono realizzate secondo gli standard costruttivi della norma EN22858, ISO 2858 – ISO 5199.

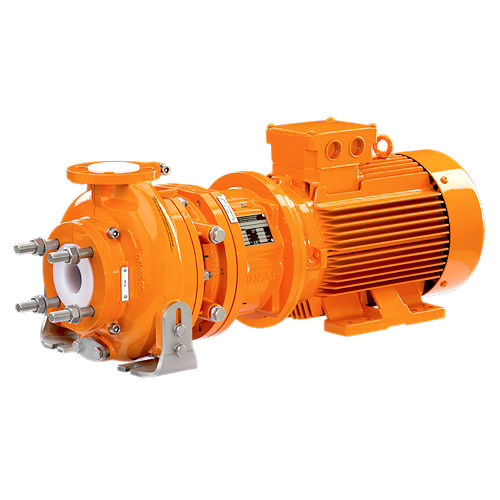

Le pompe sono disponibili nella versione con basamento giunto coprigiunto e nella versione monoblocco con motore direttamente flangiato al corpo pompa.

PARTICOLARITÀ COSTRUTTIVE

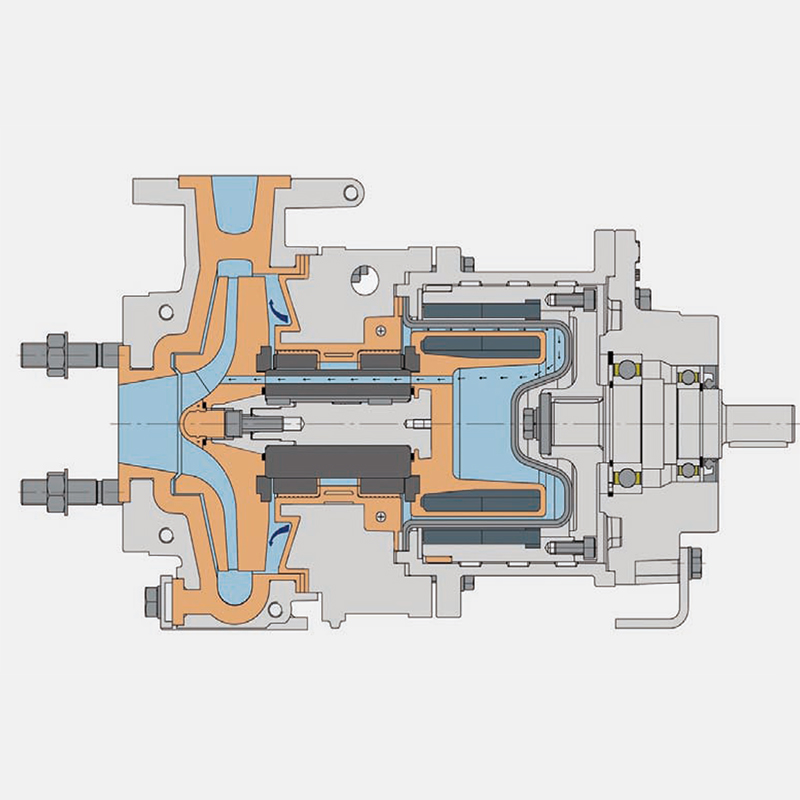

Il corpo posteriore è stato progettato con una tecnica a doppia parete priva di elementi metallici al suo interno, il guscio esterno è costruito in materiale plastico ad alta resistenza meccanica e la parte interna a contatto con il liquido è costruito in PFA, offrendo i seguenti vantaggi:

• assenza di correnti parassite e quindi nessun trasferimento di calore al liquido trattato,
• nessun perdite di potenza e quindi, nessuna perdita di efficienza,
• il corpo posteriore assicura nessun contatto meccanico con il gruppo del magnete esterno.

Il materiale di costruzione standard per la camicia d’albero è il carburo di silicio. Questo materiale garantisce funzioni avanzate contro la corrosione, resistenza all’usura. La versione standard del nostro gruppo può tollerare il temporaneo funzionamento a secco, o il trasferimento di soluzioni che non hanno potere lubrificante.

Rivestimento robusto

Le pompe della serie CM+/CM-B+ hanno il rivestimento interno della pompa in versione “Solid Plastic”. Questa particolare costruzione differenzia la pompa della MUNSCH dalle tradizionali pompe Lined. Il rivestimento interno è un corpo in materiale plastico con spessore minimo di 10 mm. Questo rende il corpo sostituibile in caso di danneggiamento, senza dover avere elevati costi di manutenzione. Questo tipo di costruzione permette di avere elevate temperature di esercizio e pressioni di sistema. Questa serie di pompe sono disponibili con corpo in polipropilene (PP), PFA che ne garantiscono una compatibilità universale alle sostanze chimiche e solventi.

Giranti

Le pompe centrifughe a trascinamento magnetico della serie CM+/CM-B+, possono essere equipaggiate con girante chiusa, girante semi aperta, girante Vortex arretrata (in funzione della grandezza di pompa).

Opzioni per fluidi sporchi

Le pompe della serie CM+/CM-B+ possono trasferire liquidi con sospensioni solidi grazie a una serie di opzioni che MUNSCH può offrire per queste particolari applicazioni.

Tra queste opzioni si possono avere: flussaggio esterno con liquido idoneo al processo a cui è sottoposta la pompa. Questa particolare opzione permette di proteggere la parte nevralgica della pompa dove si trovano magnete di comando e boccole di scorrimento. Il liquido di flussaggio crea una barriera contro i solidi.

La pompa può essere equipaggiata di girante Vortex arretrata, soluzione che di solito si trova sulle pompe a tenuta meccanica. I tecnici Munsch hanno sviluppato questa tecnologia anche sulle pompe a trascinamento magnetico.

Opzioni per la sicurezza

Le pompe della serie CM+/CM-B+ sono state sviluppate per offrire diverse opzioni per la sicurezza dei processi produttivi, le pompe possono essere equipaggiate con:

• boccole per possibili e accidentali e temporali funzionamenti a secco,
• monitoraggio della temperatura area boccole in SSiC,
• monitoraggio delle vibrazioni,
• tenuta secondaria sull’albero a protezione della fuoriuscita di liquido,
• sistema flussaggio per il mantenimento della temperatura delle boccole in SSiC,
• girante indipendente dal senso di rotazione,
• protezione contro la marcia a secco con sistema elettronico M20.

Verniciatura antiacida

Le pompe centrifughe MUNSCH ad asse orizzontale a trascinamento magnetico della serie CM+/CM-B+, vengono fornite come standard con rivestimento antiacido bicomponente, con una base in resina epossidica con spessore di 60-80 micron, ed un strato finale in rivestimento poliuretanico di spessore tra i 60-80 micron in RAL2003, per un totale del rivestimento antiacido con spessore tra i 130 e 150 micron, questo speciale trattamento, rende le pompe utilizzabili in aree con ambienti altamente aggressivi e corrosivi.

PRINCIPALI APPLICAZIONI

Le pompe centrifughe MUNSCH ad asse orizzontale a trascinamento magnetico della serie CM+/CM-B+ sono utilizzate per il trasferimento sicuro di fluidi che presentano un elevato rischio ambientale o sanitario che presentano un elevato rischio ambientale o sanitario come acidi, alcali, solventi e fluidi contaminati chimicamente in presenza o in assenza di solidi. Il loro design ermeticamente chiuso le rende particolarmente adatte per applicazioni sensibili che comportano gravi rischi per l’uomo e per l’ambiente.

Per maggiori informazioni sulle applicazioni

Applicazioni speciali

Le pompe centrifughe MUNSCH ad asse orizzontale della serie CM+/CM-B+ in materiale plastico sono disponibili in versione ATEX per aree pericolose.
